Big bag: descarga y llenado sin polvo
Un big bag o supersaco es un contenedor flexible de tela tejida, con asas para izarlo, que se usa para almacenar y transportar sólidos a granel; también se le conoce como FIBC (contenedor intermedio flexible para granel). Para descargarlo y llenarlo sin polvo se usa una estación con conexión hermética en la boca del saco, colección de polvo y control del flujo de material. El polvo casi siempre escapa en tres momentos: al conectar o desconectar la boca, por el aire que desplaza el material y al retirar el saco.

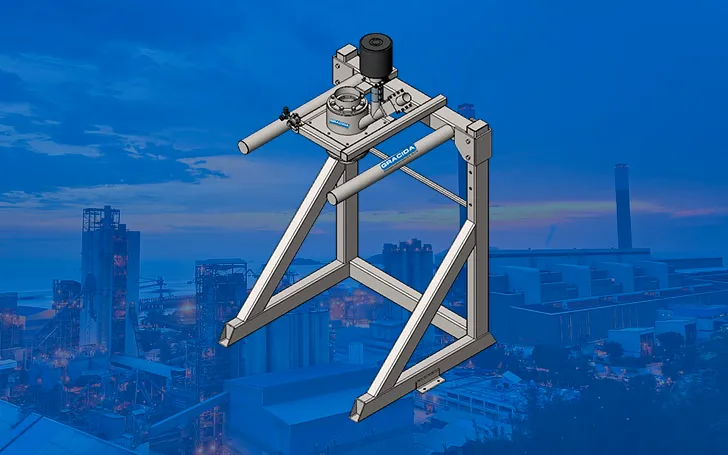

En esta guía explicamos las partes y los tipos de supersacos, y paso a paso cómo descargarlos y llenarlos de forma limpia. Las estaciones que fabricamos están en cargadores y descargadores de supersacos.
Partes de un supersaco
- Cuerpo
- Tela de polipropileno tejido, de sección circular o en forma de U. Algunos tienen deflectores internos para conservar la forma cuadrada y aprovechar mejor el espacio.
- Asas o lazos
- Normalmente cuatro, en las esquinas superiores. Sirven para colgar el saco del montacargas, el polipasto o el bastidor de la estación.
- Boca de llenado
- Pico (spout) superior, faldón o tapa abierta. El pico es el que mejor se sella contra la estación.
- Boca de descarga
- Pico inferior que se ata y se abre para vaciar; también hay sacos de fondo plano, que se descargan cortando la tela.
- Liner
- Bolsa interior opcional de polietileno para materiales finos, higroscópicos o de grado alimenticio.
Tipos de big bag según la electricidad estática
Al llenar o vaciar un supersaco, el roce del material con la tela genera carga electrostática. Con polvos o vapores inflamables, una descarga puede provocar un incendio. La norma IEC 61340-4-4 clasifica los sacos en cuatro tipos:
- Tipo A: sin protección electrostática. Solo para materiales no inflamables en ambientes sin atmósferas explosivas.
- Tipo B: tela con baja tensión de ruptura que evita las descargas más energéticas, pero no disipa la carga; no sirve con vapores inflamables.
- Tipo C: tela conductora con hilos entretejidos que debe conectarse a tierra durante el llenado y la descarga.
- Tipo D: tela antiestática que disipa la carga sin conexión a tierra.
El tipo correcto depende del material, del proceso y de la clasificación del área; la decisión debe salir de un análisis de riesgos, no solo del precio del saco.
¿Cómo descargar un big bag sin polvo?
Izar y colgar el saco
Con un montacargas, un polipasto o el bastidor de la estación, se cuelga el saco de sus asas sobre la tolva de recepción.
Conectar la boca
El pico de descarga se coloca sobre la conexión de la estación y se sujeta con un collarín o sello antes de desatarlo, para que el polvo quede contenido desde el primer momento.
Abrir y controlar el flujo
Una válvula iris regula o corta la salida, lo que permite descargar por partes y volver a cerrar el saco si no se usa completo.
Ayudar al flujo
Bolsas de masaje neumáticas y auxiliares que levantan los lados del saco evitan que el material se quede en las esquinas o forme puentes. Con polvos que se compactan, también ayudan los aireadores.
Captar el aire desplazado
La colección de polvo integral, o una conexión a un colector de polvo, mantiene una ligera succión en la tolva mientras cae el material.
Retirar el saco vacío
Se cierra el pico antes de soltarlo y se pliega el saco vacío. Este es el momento en que más polvo escapa si se hace sin cuidado.
De la tolva del descargador, el material pasa al siguiente equipo: un transportador helicoidal (ver transporte mecánico), un sistema de transporte neumático, una válvula rotatoria o una báscula. Si el descargador alimenta lotes, puede montarse sobre celdas de carga para pesar lo que sale del saco.
¿Cómo llenar un big bag sin polvo?
Colgar el saco vacío
Las asas se fijan a brazos de soporte de altura ajustable, que permiten usar sacos de distintos tamaños.
Sellar la boca de llenado
El pico del saco se coloca sobre la boquilla de llenado y un sello inflable lo sujeta para que no escape polvo por la unión.
Inflar el saco
Un inflador de bolsas lo abre antes de llenar, para que el material se acomode desde el fondo y el saco quede bien formado.
Llenar y pesar
El material llega por gravedad, por transporte neumático (presión o vacío) o por transporte mecánico, mientras una báscula electrónica controla el peso.
Densificar
Un sistema de vibración o compactación asienta el material para que el saco quede estable y con más carga por volumen.
Captar el aire y retirar
El aire que desplaza el material sale por la colección de polvo, no por la boca del saco. Al terminar, se cierra el pico y se retira el saco.
Errores comunes con supersacos
- Desatar la boca de descarga sobre una tolva abierta, sin conexión hermética.
- No prever una salida para el aire desplazado: al llenar un saco, cada metro cúbico de material empuja fuera un volumen de aire parecido.
- Golpear el saco a mano para vaciarlo, en lugar de usar masajeadores o ayudas de flujo.
- Usar un saco tipo A o B con polvos o atmósferas inflamables, o un tipo C sin conexión a tierra.
- Estructuras que no soportan el peso del saco lleno ni la carga dinámica al izarlo.
- Olvidar el acceso del operador: la conexión de la boca debe poder hacerse de forma cómoda y segura.
Descarga y llenado: resumen
- Fuente de polvo
- Descarga: conexión y retiro de la boca, aire desplazado en la tolva. Llenado: aire desplazado dentro del saco y unión con la boquilla.
- Sello
- Descarga: collarín o sello en el pico inferior. Llenado: sello inflable en el pico superior.
- Control del material
- Descarga: válvula iris y masajeadores. Llenado: báscula y válvula de entrada.
- Ayuda adicional
- Descarga: aireadores y levantadores de lados. Llenado: inflador y vibración o compactación.
Muchas veces el supersaco descarga en una tolva que alimenta el proceso. Si te interesa cómo diseñar esa tolva para que el material no se atore, lee qué es una tolva: tipos, partes y cómo evitar que el material se atore. Y para elegir el equipo que capta el aire, revisa colector de polvo: qué es, tipos y cómo elegir uno.
Preguntas frecuentes
¿Qué es un big bag?
Es un contenedor flexible de tela tejida con asas para izarlo, usado para almacenar y transportar sólidos a granel. También se llama supersaco, saco a granel o FIBC.
¿Supersaco y big bag son lo mismo?
Sí. Son nombres distintos para el mismo contenedor flexible; en normas técnicas se le llama FIBC (flexible intermediate bulk container).
¿Cómo evito que salga polvo al vaciar un supersaco?
Con una estación de descarga que selle la boca del saco antes de abrirla, una válvula iris para controlar el flujo y colección de polvo en la tolva que capte el aire desplazado.
¿Se puede descargar solo una parte del saco?
Sí. Con una válvula iris o un cierre de la boca se corta el flujo y el saco queda cerrado hasta la siguiente descarga.
¿Qué tipo de big bag necesito para polvos inflamables?
Depende del análisis de riesgos. Los tipos C (conductor, conectado a tierra) y D (antiestático) se usan donde hay atmósferas inflamables; los tipos A y B tienen limitaciones importantes.
¿Cómo se llena un supersaco con transporte neumático?
La estación recibe el material desde la línea de presión o de vacío, lo deposita en el saco mientras una báscula controla el peso y el aire de transporte sale por el sistema de colección de polvo.
¿Descargas o llenas supersacos en tu planta?
Cuéntanos tu material, el tamaño de los sacos y a qué equipo alimentas, y te ayudamos a definir la estación. Llámanos al 81 8362 8765.
Más artículos

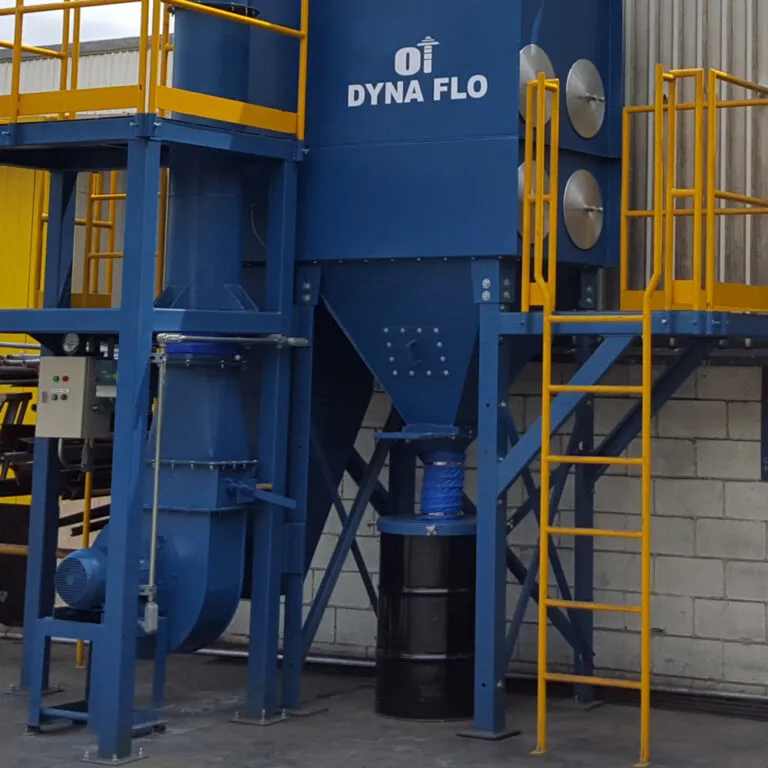

Sistemas de descarga de material
La implementación de un Colector de Polvos en una empresa, es solo el primer paso para lograr controlar las partículas y evitar...

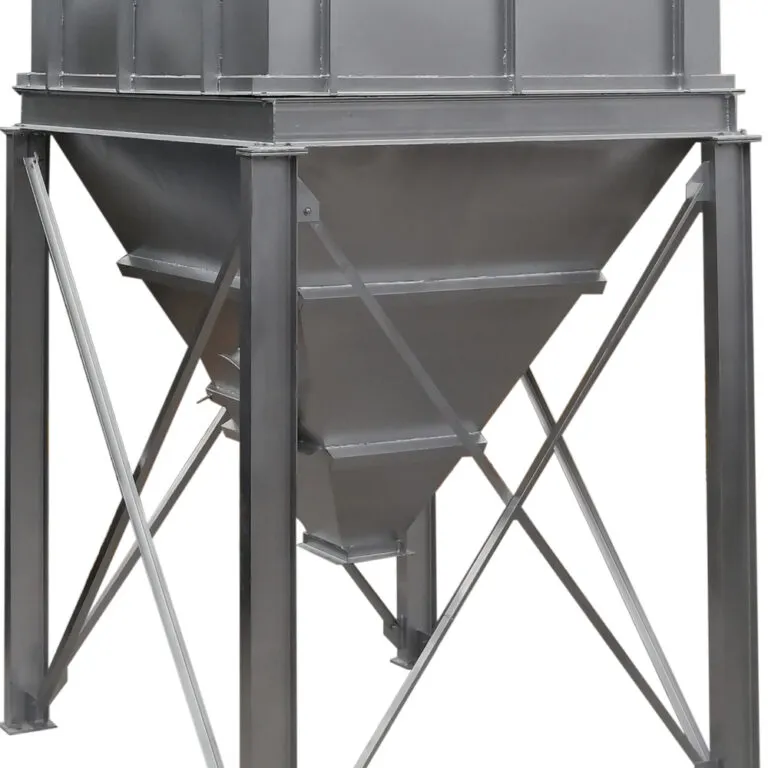

Tolvas: función y aplicaciones
