Válvula diversora para sólidos

Una válvula diversora (o desviadora) envía el material que llega por una entrada hacia una de dos o más salidas, para alimentar distintos silos, tolvas o líneas desde un solo origen. Se usa en caídas por gravedad y en líneas de transporte neumático a presión o vacío.

Cotiza aquí Ver tipos

Tipos de válvulas diversoras

Manejamos cuatro diseños estándar; cada uno puede personalizarse para aplicaciones individuales o instalaciones especiales.

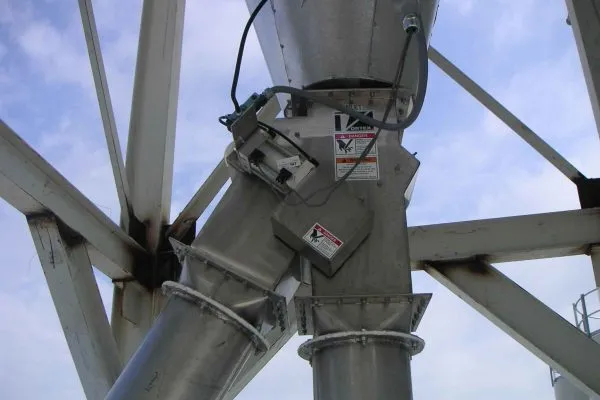

Válvula diversora de gran sellado
Pensada para líneas donde importa que la salida cerrada quede bien aislada de la abierta, como en el transporte neumático a presión o vacío.

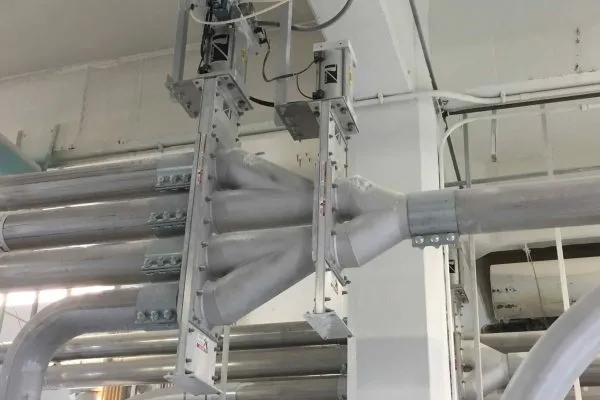

Válvula diversora “Y”
Cuerpo en forma de Y con dos salidas. Varias diversoras Y en serie permiten repartir una misma línea entre tres o más destinos.

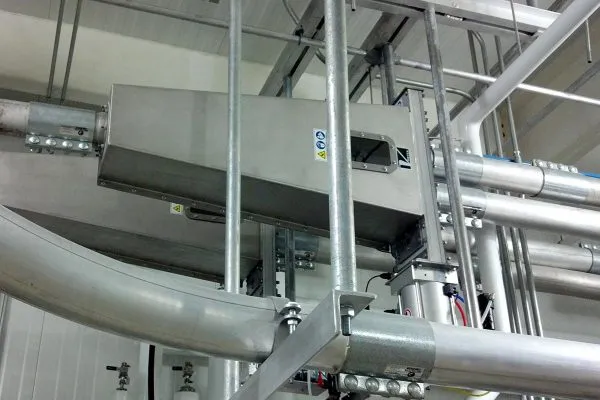

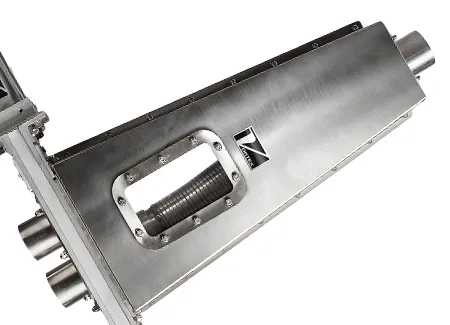

Válvula diversora Flex Tube
Un tramo de tubo flexible interno se desplaza para alinearse con la salida elegida, de modo que el material recorre un paso continuo, sin escalones donde se acumule.

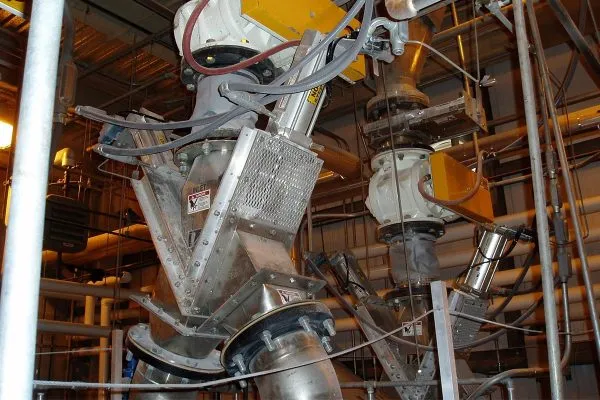

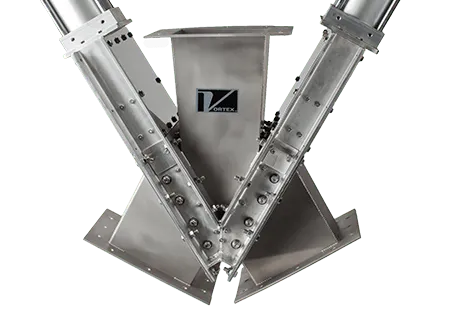

Válvula diversora “V” por gravedad
Para caídas por gravedad bajo tolvas, transportadores o elevadores, cuando el material debe repartirse entre dos destinos.

Diversora por gravedad vs. neumática

Dónde se instala: Gravedad: en una caída vertical o inclinada bajo tolvas, transportadores o elevadores. Neumática: en la tubería de transporte neumático.
Presión: Gravedad: atmosférica. Neumática: presión positiva o vacío del sistema.
Sello entre salidas: Gravedad: evitar que el material pase a la salida cerrada. Neumática: además, evitar fugas de aire hacia la rama cerrada.
Paso del material: Gravedad: salidas a un ángulo que asegure el flujo. Neumática: paso continuo del mismo diámetro que la tubería.
Diseños típicos: Gravedad: diversora en V. Neumática: gran sellado, Y y Flex Tube.

En la línea de ACS Valves también hay una desviadora de gravedad de 2 ó 3 caminos, con salidas de 45° y 60°; la encuentras en válvulas rotatorias.

Cómo elegir una válvula diversora

Tipo de transporte: gravedad, transporte neumático a presión o por vacío, y su presión de trabajo.
Número de destinos: dos salidas, o varias diversoras en serie para más destinos.
Material: abrasivo, frágil, pellets o polvo fino; los materiales que se acumulan piden un paso sin escalones.
Diámetro y conexión: el de la tubería o la caída existente, para no crear cambios de sección.
Accionamiento y control: manual o neumático, con indicadores de posición si el cambio de destino es automático.

Cada válvula se selecciona según las exigencias de la aplicación. En transporte neumático, la diversora trabaja junto con el alimentador, normalmente una válvula rotatoria airlock; ve cómo encaja en un sistema completo en transporte neumático en fase diluida.

Aplicaciones

Llenar varios silos o tolvas desde una sola línea de transporte neumático.
Repartir la descarga de un transportador o elevador entre dos procesos.
Enviar material fuera de especificación a rechazo o reproceso.
Alternar entre dos equipos, por ejemplo durante el mantenimiento de uno de ellos.

Se usan en agricultura, químicos, cemento, alimentos y granos, minerales, petroquímicos, farmacéutico, plásticos y polímeros, caucho, minería, madera y textiles, entre otras industrias.

Preguntas frecuentes

¿Qué es una válvula diversora?

Es una válvula con una entrada y dos o más salidas que dirige el material hacia la salida elegida. Permite alimentar varios destinos desde un solo origen.

¿Es lo mismo una válvula diversora que una desviadora?

Sí. Son dos nombres para el mismo equipo; también se le llama desviador.

¿Se puede usar una válvula diversora en transporte neumático?

Sí. Los diseños de gran sellado, Y y Flex Tube se usan en líneas de transporte neumático a presión o vacío; la diversora en V se usa en caídas por gravedad.
